오토캐드 TIP(팁)-3D작업시 많이 활용되는 PLINE에 대해 알아봅니다.



오토캐드에서 PLINE은 하나로 연결된

선을 의미합니다.

위의 그림에서 보듯이

LINE명령으로 작도(B)하면 선 하나하나가

독립적으로 떨어져 있지만 PLINE으로

작도(A)를 하면 하나의 덩어리 형태입니다.

LINE으로 작도시 선굵기를 최대2.11mm

까지 밖에 줄수없지만 pline으로 작도시

선두께를 그이상 직접 지정할수 있습니다.

PLINE으로 직접명령을 주고 작도

할수 있지만 보통 캐드하시는 분들은

LINE으로 작도후 필요에따라

PLINE으로 변환하는 방법을 사용하실

겁니다. 따라서 그 방법은

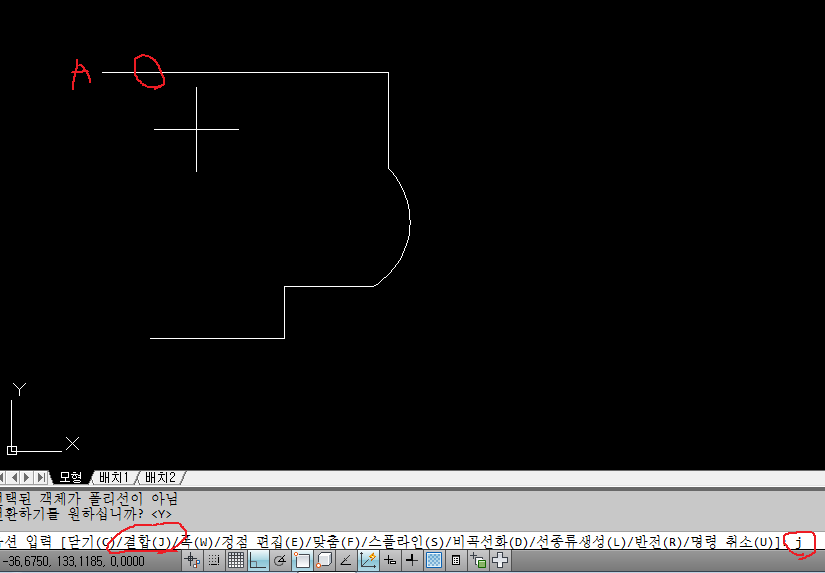

우선 LINE으로 작도를 하고 명령어

입력란에 PEDIT라는 명령을 준후

임의의 선(A)을 선택후 결합(JOIN)을

지정후 나머지 선들을 추가선택한후

엔터를 치면 하나의 PLINE으로

바꿀수 있습니다.

단 조건은 선들이 모두 끝점으로

정확히 연결되어 있어야 합니다.

위 그림과 같이 하나로 연결된 PLINE이

되면 여러가지 효과를 줄수 있습니다.

위의 그림처럼 PEDIT명령우 선택

한다음 맞춤(F)하시면 곡률이 심한

곡선을 만들수 있고

또한 스플라인(S)를 선택하시면 곡율이

완만한 자유곡선을 만들수 있습니다.

또 비곡선화(D)를 선택하시면

원래 형태로 복구할 수 있습니다.

또한 폭(W)를 입력 후 두께를 지정하시면

위와 같이 굵게 출력도 가능합니다.

위의 예시는 두께를 20mm지정한

것입니다. 일단 그림상으로 line으로

작도시 최대 2.11mm긁기 까지 밖에

되지 않지만 PLINE은 지정된 두께

많큼 표현이 가능합니다.

PLINE은 오토캐드3D나 3D-MAX

작업 시 아주 유용하게 사용됩니다.

-감사합니다.-
