이번시간에는 오토캐드에서
도면에 쓰여진 글자를 정렬하는 방법에
대해 살펴보겠습니다.
위 그림에서 보시면
쓰여진 글자를 수직(A)에 맞게
정렬을 한다던지 또는
(B)에 맞게 수평으로 정렬한다던지..
기타 여러 다양한 방법으로 정렬을
할수가 있습니다.
쓰여진 문자를 정렬하는 명령어는
TEXTALIGN입니다.
한번 살펴보겠습니다.

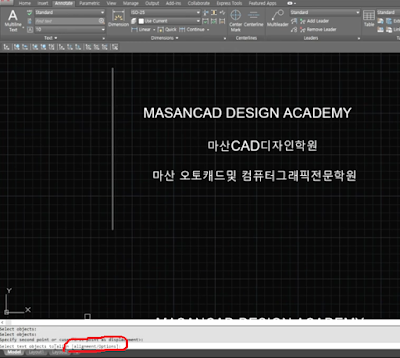

명령어 입력란에 TEXTALIGN을 입력후
엔터를 칩니다.
그러면 위 그림처럼 옵션이 뜨는데
정렬/옵션 두가지를 설정할수 있습니다.
먼전 정렬의 I를 누르면
위 그림처럼 왼쪽/중앙/오른쪽......중에서
하나를 선택할수 있습니다.
위 그림처럼 왼쪽 수직선에 맞추기 위해
여기서는 왼쪽(L)을 입력합니다.
그리고 정렬할 문자를 모두 선택
합니다. 그리고 옵션(O)를 누릅니다.
그러면 위 그림처럼
분포/간격설정/수직/수평.. 다양하게
선택할수 있습니다.
여기서는 수직선에 정렬하므로 V를
입력합니다.
그리고 엔터를 두번 누릅니다.
그러면 나오는 옵션에서 P를 입력
합니다. 그리고 수직선의 두점(B),(C)를
찍습니다.
그러면 위 그림처럼 왼쪽 수직선에
선택한 글자들이 정렬됨을 알수
있습니다.
이처럼 수직선과 수평선을 이용할수도
있고 문자를 기준으로 수직 수평
으로 정렬할수도 있고 문자간 지정된
간격으로 정렬도 가능하고
또한 선택한 문자들을 일정하게
배분또한 가능합니다.
아래 동영상을 참고하시면 더 쉽게
이해되시리라 생각됩니다.
-감사합니다.-
