도면작업을 하다보면 각도를 정확히
등분해야 할때가 있습니다.

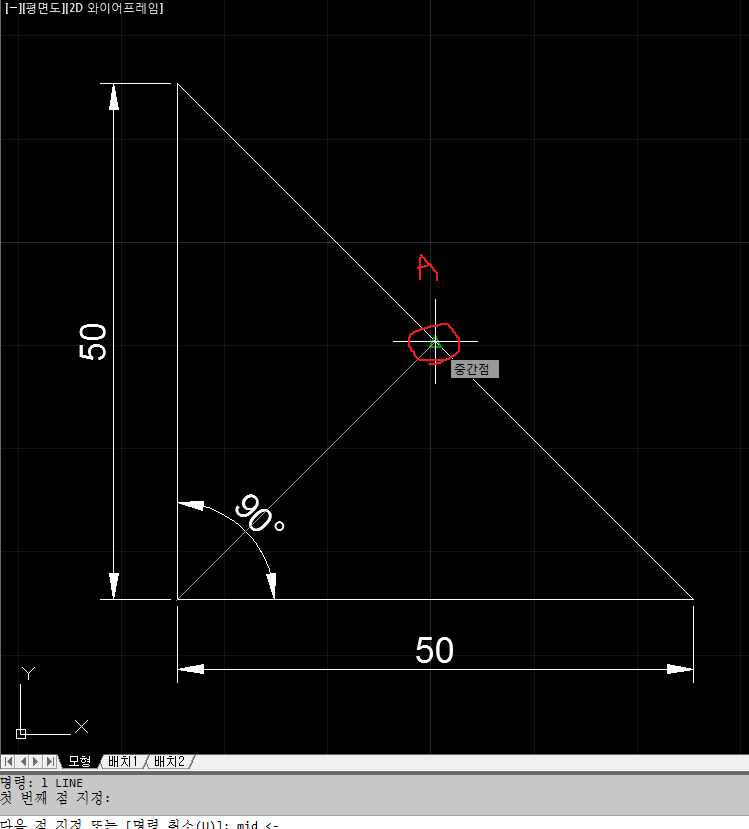

이렇게 직각이등변 삼각형의 경우는
크게 문제가 되지않습니다.
LINE명령을 이용해 위 그림처럼
빗면을 오스냅을 이용하여 중간점(MID)
을잡으면 정확히 이등분됩니다.
선을 그어 각도를 측정해보면
45도로 정확히 이등분된것을 확인
하실수 있죠? 그런데 문제는 이러한
조건이 아닐때가 있습니다.
위그림과 같은경우 변의 길이가
같은것도 아니고 현재 각도를 측정
해보니 143도가 나왔는데 선을 어떻게
그어야 할지 난감하시죠?
위 그림처럼 선을 그을때 중간점을
잡아버리면 선은 그어지지만
위 그림처럼 각을 이등분된 형태가
아닙니다. 이럴때 사용하는 편리한
명령이 바로 XLINE입니다.
명령어 입력란에 xline명령을 입력후
엔터를 치면 옵션이 나오는데 여기서
이등분(b)를 입력후 엔터를 칩니다.
그리고 위 그림처럼 기준각(A)부분을
먼저 클릭하고 반시계방향으로(B)부분
클릭하고 (C)부분을 클릭하면 자동으로
각도 이등분선이 그어집니다.
물로 오스냅(OSNAP)을 이용해 정확히
포인트를 잡아야 합니다.
그리고 TRIM명령으로 XL를 잘라줍니다.
각도를 측정해보면 정확히 이등분된
선이 그어진것을 확인하실수 있습니다.
-감사합니다.-
