기계제도 TIP(팁)- 도면의 형식에 대해 알아봅니다.



오늘은 도면의 양식또는 형식에 대해

알아 보겠습니다.

기본적으로 도면의 크기및 형식은

기계제도에 사용되는 도면은

기계제도규칙(KS B 0001)과 도면의 크기및

양식(KS A 0106)에서 정한 A열 사이즈를

사용합니다.

도면에는 반드시 도면의 윤곽선을 긋고,

표제란 및 중심마크를 마련해야 합니다.

도면의 크기는 폭과 길이로 나타내며

그 비는 1:√2가 되고 A0~A4크기를 사용

합니다. 용지 크기는

A4사이즈는 210*297

A3사이즈는 297*420

A2사이즈는 420*594

A1사이즈는 594*841

A0사이즈는 841*1189 입니다.

단위는 mm입니다.

다음으로 도면의 윤곽선은 드로잉 영역을

명확히 하고 용지의 가장자리에서 생기는

손상으로 도면에 담겨져 있는 내용이

파손되지 않도록 도면에 그리는 테두리를

말하는데 윤곽에는 원칙적으로 치수에 따라

굵기 0.5mm이상의 실선으로 그립니다.

​

도면의 위치는 A3이상인 도면은 긴쪽을

좌우 방향(a)으로 놓고 사용합니다.

A4는 짧은 쪽을 좌우 방향(b)으로 놓고

사용해도 좋습니다.

또한 표제란(title block)도 위치하게

되는데 표제란은 도면의 오른쪽 아래 구석에

위치하며 일반적으로 도면번호, 도면명,

제도자명,책임자서명,도면의 척도,

도면작성년월일,및 투상법등을 기입합니다.

​

부품란 같은 경우는 위치는 도면의 오른쪽위

또는 도면의 오른쪽 아래에 위치하며

품번,품명,재질,수량,무게,공정,비고란 등을

기입합니다.

​

마지막으로 중심마크가 기입이 되는데

도면의 마이크로필름촬영,복사 등의 편의를

위하여 도면에 중심마크를 기입합니다.

위 그림에서 보시면 도면의 기본양식이

표현되어 있습니다.

이렇게 오늘은 도면의 형식에 대해

살펴 보았습니다.

-감사합니다.-

기계제도 TIP(팁)- 기계제도의 선의종류및 용도에 대해 알아봅니다.



오늘은 기계제도에 사용되는 선의

종류및 용도에 대해 알아 보겠습니다.

용도에 맞게 선을 사용하는거 매우

중요합니다.

일단 선(Line)은 굵기에 따라 형태에

따라 용도에 따라 구분할수 있습니다.

굵기에 따라 구분하면

가는선,굵은선,아주굵은선 이렇게 구분

할수 있는데 그 비율은 1:2:4입니다.

기계제도에서 선은 0.18,0.25,0.35,

0.7,1 등 6가지 기준값중에서 도면의

크기에 따라 적절하게 선택하여 사용

하도록 규정하고 있습니다.

​

모양(형태)에 따라 선을 구분하면

실선,파선,쇄선이렇게 구분되고

쇄선은 또 1점쇄선과 2점쇄선으로

구분됩니다.

실선(continuous line)​은 끊어짐없이

연속되는 선을 의미 하며

파선(dashed line)은 짧은선이 일정한

간격으로 반본되는 선을 말합니다.

1점쇄선(chain line)은 긴선과 짧은선이

일정한 간격으로 번갈아 반복되는 선이며

2점쇄선(chain-double-dashed line)은

긴선,짧은선,짧은선이 일정한 간격으로

반복되는 선을 말합니다.

위 그림은 선의 굵기와 모양에 따른

선의 종류를 나타낸것 입니다.

다음은 선의 용도에 따른 분류에 대해

알아 보겠습니다.

외형선(visible line)은 물체의 보이는 부분을

나타낸선 입니다.

보통 굵은실선으로 그립니다.

숨은선(hidden line)은 물체의 보이지 않는

부분을 나타냅니다.

중심선(center line)은 주로 도형의 줌심표시에

사용됩니다. 가는1점쇄선으로 그립니다.

치수선(dimension line)은 치수를 기입할때

쓰이는 선이며 가는실선으로 그립니다.

치수보조선(extension line)은 치수를 기입할때

사용되며 가는실선으로 그립니다.

가상선(phantom line)은 부품의 동작상태나

가상의 물체를 나타낼때 사용하며

가는2점쇄선으로 그립니다.

파단선(break line)은 물체의 일부를 잘라낸

경계선으로 사용됩니다. 가는실선으로

프리핸드로 자유롭게 그립니다.

해칭선(section line)은 물체의 단면을 표시

할때 사용됩니다. 가는실선으로 그립니다.

지시선(leader line)은 개별 주(specitific notes)

,치수,참조 등을 기입할때 사용합니다.

가는실선으로 그립니다.

​

제도에서 선의 우선순위는

외형선>숨은선>절단선>중심선>무게중심선

>치수보조선 순입니다.

예를 들어 외형선과 줌심선이 서로 겹칠때는

우선순위가 더 높은 외형선만 그리고

중심선은 그리지 않습니다.

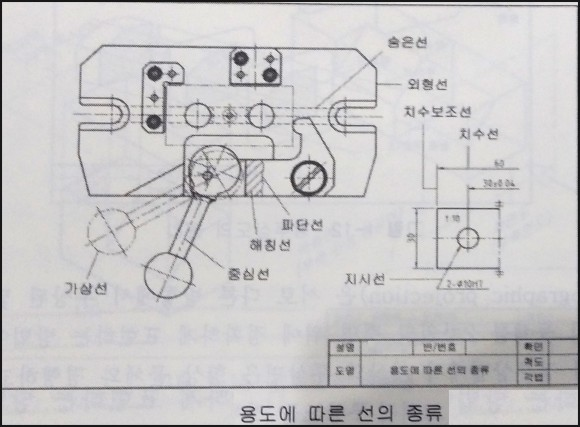

위 그림은 용도에 따른 선의 종류를

예시로 표현한 그림입니다.

이처럼 오늘은 제도에서 사용되는

선의 종류에 대해 살펴 보았습니다.

-감사합니다.-

기계제도 TIP(팁)- 기계제도의 척도에 대해서 알아봅니다.



오늘은 기계제도의 척도에 대해서

알아보겠습니다.

도면을 작도하다 보면 실제보다 크게

그리는 경우, 실제크기로 그리는 경우,

실제보다 작게 그리는 경우가 있는데

이를 척도라 합니다.즉

도면에서의 크기와 실제크기와의 비를

척도(Scale)라 합니다.

종류에는 세가지가 있는데

축척(contraction scale)은 실물보다

작게 축소해서 그리는 것이며

현척(full scale)은 실물과 같은 크기로

그리는 것이며

배척(enlarged scale)은 실물보다 크게

그리는 것입니다.

축척과 배척비는 임의로 하는것이 아니고

다음과 같은 기준값을 따릅니다.

​

축척:1:2 1:5 1:10 1:20 1:50

1:100 1:150

배척: 2:1, 5:1, 10:1, 20:1, 50:1

또한 척도의 표시법은 A:B의 형식으로

표시하는데 같은 도면에서 서로 다른

척도를 사용할 경우에는 각 그림옆에

적용된 척도를 기입하여야 합니다.

그림이 치수와 비례하지 않을 경우에는

치수밑에 밑줄을 긋거나 NS

(not to scale)또는 "비례가 아님"등의

문자를 기입하여야 합니다.

보통 척도는 표제란에 위 그림과 같이

표기 됩니다.

위 그림은 배척을 표현한 것이죠.

이렇게 오늘은 기계제도의 척도의

개념에 대해 알아 보았습니다.

-감사합니다.-
