오토캐드 TIP(팁)-오토캐드 명령어중 TRIM과BREAK의 차이점에 대해 알아봅니다



구독신청~ 알림설정~  좋아요   감사합니다

오늘은 오토캐드 명령어중 TRIM과 BREAK의

차이점에 대해 알아보겠습니다. 가끔 보면

네이버 지식인에도 질문들이 올라와 있어서

한번 살펴 보겠습니다. 아 일단 개체삭제명령

ERASE도 살펴보겠습니다.

먼저 개체삭제명령은 ERASE인데 명령어

입력창에 ERASE(A)입력후 엔터치거나

리본메뉴의 지우개아이콘(B)을 클릭해도

됩니다.그리고 위 그림처럼 가로선(C)를

선택하니 우측그림처럼 선이 삭제된것을

볼수있습니다. 이처럼 ERASE명령은

오브젝트 독립된 개체를 삭제하는

명령입니다.

다음은 TRIM에 대해 살펴보겠습니다.

위 그림처럼 리본메뉴의 TRIM(A)를 클릭

하거나 명령어 입력창에 TRIM(B)를 입력후

엔터치고 전체를 선택(C)하고 엔터치고

선일부분(D)와 (E)부분을 클릭하니 우측

그림처럼 일부분이 삭제된것을 볼수

있습니다. 그런데 이런방법은 추천하지

않습니다. TRIM명령후 먼저 경계를 지정시

물체를 모두 선택해 버리면 실수로 엉뚱한

것을 삭제하는 경우가 발생합니다. 따라서

리본메뉴의 TRIM(A)를 클릭 하거나 명령어

입력창에 TRIM(B)를 입력후 엔터치고 경계를

정확히 지정하기위해 (C)와(D)를 클릭합니다.

그리고 엔터치고 없앨부분(E)를 클릭하면

우측 그림과 같이 경계선 사이가 정확히

삭제된 것을 볼수 있습니다.한번더 살펴보면

리본메뉴의 TRIM(A)를 클릭 하거나 명령어

입력창에 TRIM(B)를 입력후 엔터치고 경계를

정확히 지정하기위해 (C)를 클릭후 엔터치고

없앨부분(D)를 클릭하면 우측 그림과 같이

세로선 일부가 (C)를 경계로해서 삭제된 것을

볼수 있습니다. 즉 TRIM을 사용하기 위해서는

경계를 정확히 지정해 주는 것이 중요합니다.

명령 순서는 명령어입력후 엔터 그리고 경계

지정후 엔터 그리고 없앨부분 클릭 하면 됩니다.

다음은 BREAK에 대해 살펴보겠습니다.

위 그림처럼 리본메뉴의 BREAK(A)를 클릭

하거나 명령어 입력창에 BREAK(B)를

입력후 엔터치고 끊을 선을 선택(C)하면

명령어 입력창에 옵션이 나타나는데 여기서

F( 끊을 첫점지정)를 입력후 엔터치고

교차점(D)와 (E)를 클릭하면 우측그림과

같이 구간이 삭제된 것을 볼수 있습니다.

좀 복잡한것 같지만 결과는 위의 TRIM과

같은 것을 알수 있습니다. 결과는 같으므로

일부분 구간을 삭제할때는TRIM을 사용하지

어렵게 BREAK명령을 사용해서 할필요는

없겠죠. 따라서 BREAK는 구간을 삭제할때

사용하는 것이 아니고 하나의 물체를 끊어

줄때 사용합니다.

즉 위와 같이 BREAK 명령을 주고 엔터치고

끊을 개체(C)를 선택하고 끊을 첫점 즉 교차점

(D)를 선택하고 다시 두번째 끊을점도 같은점

(D)를 한번더 클릭해주면 아래 그림과 같이

하나의 선이 (E)와 (F)로 분리된것을 볼수

있습니다. 이렇게 BREAK는 하나의 개체를

끊어줄때 사용합니다. 이제 ERASE와 TRIM과

BREAK의 차이점을 이해 하실겁니다.

- 감사합니다.-

오토캐드 TIP(팁)- 오토캐드 치수기입시 특수문자 기입방법에 대해 알아봅니다.



구독신청~ 알림설정~ 좋아요    감사합니다.

오늘은 오토캐드에서 도면작업후 치수기입시

특수문자및 기호 넣는 방법에 대해 알아

보겠습니다. 필요에 따라 치수기입할때

입력가능하고 또는 치수가 이미 기입된

상태의 도면에서도 치수 편집명령을

이용해 특수문자를 기입할수 있습니다.

위의 그림에서 왼쪽(B)부분에는 치수기입이

되어 있지 않은데 이부분에 선형치수(A)기입을

이용해 (E)(F)점을 클릭하면 옵션이 뜨는데

여기서 여러줄문자 나 문자 아무거나 가능

합니다. 여기서는 문자(T)를 입력해서 엔터치고

%%O100을 입력하면

위 그림에서 보듯이 치수100숫자위에 윗줄이

생성됨을 알수 있습니다.

또 같은 방법으로 %%U100을 입력하면

치수문자100아래에 밑줄이 생성된것을

볼수 있습니다.

위 그림에서 보면 선형치수(A)기입을

이용해 (E)(F)점을 클릭하면 옵션이 뜨는데

여기서 여러줄문자 나 문자 아무거나 가능

합니다. 여기서는 문자(T)를 입력해서 엔터치고

%%C50을 입력하면 ￠50이 기입된 것을

알수 있습니다. 이 처럼 치수기입시에 동시에

특수문자를 입력할수도 있고 이미 기입된

상태에서도 치수편집명령을 이용해 기입

가능합니다.

위 그림은 이미 기입된 부분에 특수문자를

넣는 방법을 알아 보겠습니다.

일단 이미 치수가 기입이 되어 있으므로

치수편집명령을 이용해야 합니다. 치수편집

명령은 내용을 수정할 것이므로 DIMEDIT를

이용합니다. 명령어 입력창에 DIMEDIT를

입력후 엔터치고 새로만들기N(B)를 입력후

엔터치면 창이 뜨는데 여기서 100%%P0.5

또는 기본값뒤에 %%P0.5입력하면

100±0.5 로 입력된것을 알수 있습니다.

명령어 입력창에 DIMEDIT를 입력후

엔터치고 새로만들기N(B)를 입력후

엔터치면 창이 뜨는데 여기서 15%%D

입력하면 15도(B) 로 입력된것을 알수

있습니다. 자 정리를 해보면 치수기입시

특수문자는 다음과 같습니다.

%%C는￠(파이), %%P는± ,%%O는 윗줄

%%U는 밑줄, %%D는 각도표시를

나타냅니다.

-감사합니다.-

2023년 기능사-산업기사-기사 시험일정표입니다

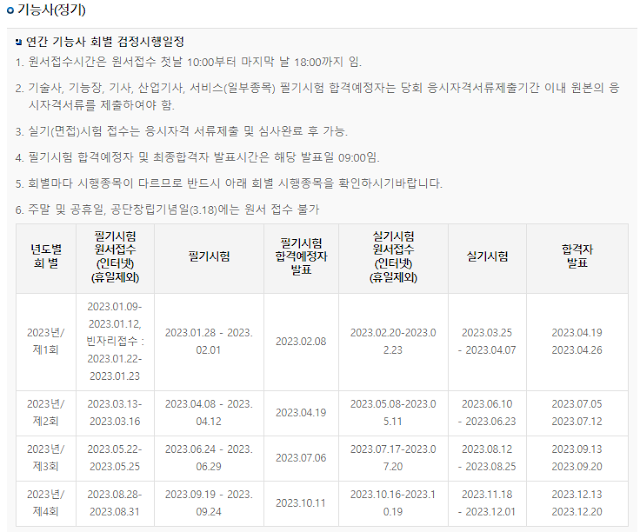

2023년 기능사 시험 일정표 입니다.

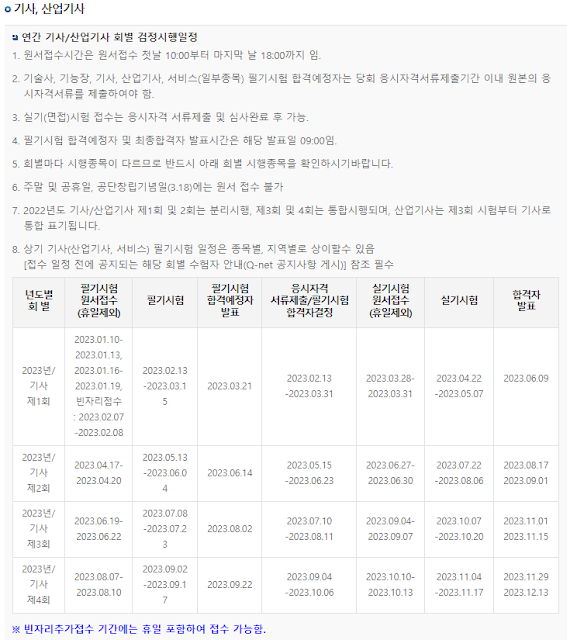

2023년 산업기사,기사 시험 일정표 입니다.

올해도 모든분들 좋은 결과 바랍니다.

오토캐드 TIP(팁)- 오토캐드의 효율적인 오브젝트 선택방법및 선택옵션에 대해 알아봅니다.



구독신청~ 알림설정~ 좋아요    감사합니다.

오늘은 오토캐드 도면작업을 하다보면

편집을 위해 오브젝트를 선택을 할경우가

많습니다. 그런데 도면이 복잡할경우

일일이 하나하나 선택하는게 많이 번거롭죠.

그래서 오브젝트를 선택하는 방법들및 선택

옵션에 대해 알아봅니다.

먼저 복사(COPY)를 하던 삭제(ERASE)를

하던 오브젝트를 선택해야 합니다. 보통

편집명령을 주고 엔터를 치면 물체를 선택

하라고 나옵니다. 즉SELECT OBJECT라

뜨는데 선택옵션은 이SELECT OBJECT뒤에

입력해야 합니다.

위 그림처럼 첫번째로 가장기본은

OBJECT POINTING방식인데 이는 편집을 위해

물체를 하나하나 클릭하는 방식입니다.

즉 리본메뉴의 지우개(A)를 클릭 또는

명령어 입력창에 ERASE입력후 엔터치면 개체

선택이라고 나오는데 이때 위 그림처럼 물체를

일일이 클릭해서 선택하는 방식입니다.

두번째 방식은 WINDOW방식인데 이는

ERASE(A)명령 입력후 엔터치고 개체선택

뒤에 W(B)라고 입력후 엔터치고 위 그림처럼

(C)점 클릭후 드래그해서 (D)점 클릭하면

박스형태 가 나타나는데 이 박스에 완전히

포함되는 오브젝트만 선택되는 방식입니다.

이방식의 응용으로는 W 입력없이 할경우는

명령어 입력후 선택시 왼쪽에서 오른쪽으로

드래그 하면 자동으로 WINDOW형식으로

선택되어 집니다.

세번째 방식은 CROSSING방식인데 이는

ERASE(A)명령입력후 엔터치고 개체선택

뒤에 C(B)라고 입력후 엔터치고 위 그림처럼

(C)점 클릭후 드래그해서 (D)점 클릭하면

박스형태가 나타나는데 이 박스에 완전히

포함되거나 또는 박스테두리에 걸치기만해도

오브젝트가 선택되는 방식입니다.

이방식의 응용으로는C 입력없이 할경우는

명령어 입력후 선택시 오른쪽에서 왼쪽으로

드래그 하면 자동으로 CORSSION형식으로

선택되어 집니다.

네번째 방식은WP방식인데 이는

ERASE명령 입력후 엔터치고 개체선택

뒤에WP(A)라고 입력후 엔터치고 위 그림

처럼 (B)점을 시작으로 C...클릭 클릭

해가며 다각형형태로 선택을 하면

이 다각형에 완전히 포함되는 오브젝트만

선택되는 방식입니다.

다섯번째 방식은CP방식인데 이는

ERASE명령(A) 입력후 엔터치고 개체선택

뒤에CP(B)라고 입력후 엔터치고 위 그림처럼

(C)점을 시작으로 D...클릭 클릭 해가며

다각형형태로 선택을 하면 이 다각형에

완전히 포함되고또한 이 다각형 테두리

에 걸리는 모든오브젝트가 선택되는

방식입니다.

여섯번째 방식은F방식인데 이는

ERASE명령(A) 입력후 엔터치고

개체선택 뒤에F(B)라고 입력후 엔터치고

위 그림처럼 (C)점을 시작으로 D,E,F클릭후

엔터치면 이 선에 걸리는 모든오브젝트가

선택되는 방식입니다.

일곱번째 방식은R방식인데 이는

ERASE명령 입력후 엔터치고 개체선택

뒤에R(A)라고 입력후 엔터치고 위 그림처럼

선(B)을클릭,선(D)를 클릭하면 선택한개체

에서 제외시키게 됩니다. 반대로 개체선택

옵션에 A를 입력후 엔터치고 선(B)을클릭,

선(D)를 클릭하면 선택에서 제외됐던 선이

다시 선택추가를 할수 있습니다.

이 REMOVE(선택제외)와 ADD(선택추가)

대신에 오토캐드에서는 응용으로 SHIFT

키를 사용합니다.

물체선택시 개체를 클릭클릭하면 계속

선택이 추가되고 SHIFT키를 누르고 클릭

클릭하면 선택에서 제외됩니다.

이러한 여러가지 선택옵션들이 있는데

많은 연습을 통해 숙달되면 편집명령시

선택을 좀더 쉽게 하실수 있습니다.

감사합니다.

오토캐드 TIP(팁)- 오토캐드 치수기입의 신속치수기입(QDIM)에 대해 알아봅니다.



구독신청~ 알림설정~ 좋아요    감사합니다.

오늘은 오토캐드에서 치수기입을 할때

빠르게 기입할수 있는 신속치수에 대해

알아봅니다. 물론 치수기입시에는 보통

신속치수 보다는 기본치수에 의해

정확하게 기입하는 것을 원칙으로하고

이 신속치수는 시간상 급할경우 간혹

요긴하게 사용될수 있습니다.

한번 알아보겠습니다. 일단 명령어는

QDIM입니다. 물론 리본메뉴에도 나와

있구요.

위 그림에서 보듯이 메뉴 주석(C) 클릭후

나오는 리본메뉴의 빠른작업(A)클릭하셔도

되고 명령어 입력창에 QDIM(B)을 입력후

엔터 치셔도 됩니다. 그리고 선택시

위 그림처럼 왼쪽(A)에서 우측하단(B)까지

윈도우 방식(윈도우 방식은 박스안에 완전히

들어간 개체들만 선택되는 방식)으로

선택하시면 빠른치수 기입될 개체들이

선택이 됨과 동시에

QDIM옵션에 나오는 값이 기본값이

연속이 설정이 되어 있으므로 바로 선택한

개체에 연속치수가 기입된것을 확인하실수

있습니다.

위 그림은 옵션선택에서 다중(S)를 선택해서

나타난 치수 결과 입니다.

위 그림은 옵션선택에서 기준선(B)를 선택해서

나타난 치수 결과 입니다. 현재는 개체 왼쪽에서

오른쪽으로 누적치수가 기입된 상태입니다. 이때

기준점의 위치를 바꿀수가 있습니다. 이것을

컨트롤하는것이 바로 옵션에서 데이텀 점(P)

입니다.

옵션의 데이텀 점을 선택후 위 그림의

우측의 점(A)을 찍어주면 그 찍은점을

기준으로 우측에서 좌측으로 누적치수가

기입된 것을 볼수 있습니다. 즉 누적치수의

기준점을 데이텀 점을 이용해서 언제든지

바꿀수 있습니다.

위 그림은 데이텀 점(A)을 이용해 기준점을

(B)지점을 클릭후 옵션의 세로좌표를 이용해

치수기입한 형태입니다. 즉 (B)점을 기준으로

우측으로 각 포인트의 X좌표값이 기입된

형태입니다.

위 그림은 옵션에서 반지름선택후 그림의

모든 원을 선택해서 반지름치수가 기입되고

또 옵션에서 지름 선택후 그림의 모든 원을

선택해서 지금치수가 기입된 형태를 나타낸

것입니다. 이렇듯이 모두선택해서 일괄적으로

치수기입이 가능합니다.

또한 어떤 치수든 QDIM을 이용해 치수기입시

무작위로 선택후 옵션에서 편집(A)를 이용해

치수기입될개체의 포인트를 추가 또는 제거

가능합니다. 그래서 언제든지 필요한 요소만

치수기입도 가능하단 의미 입니다.

이렇게 오늘은 신속치수기입에 대해

살펴 봤습니다.

​-감사합니다.-

오토캐드 TIP(팁)- 도면에 치수가 이미 기입이 되어있는경우 기입된 치수의 위치나 내용을 수정하는 명령및 방법에 대해 알아봅니다.



구독신청~ 알림설정~ 좋아요    감사합니다.

오늘은 도면에 이미 치수가 기입이 되어

있는 경우 기입된 치수의 내용과 위치등을

수정하는 방법에 대해 알아보겠습니다.

물론 여러방법이 있지만 기본적으로

명령으로 수정하는 것에 대해 알아봅니다

수정명령은 2가지가 있습니다.

DIMEDIT와 DIMTEDIT가 있는데 이에대해

알아보겠습니다.

위의 왼쪽 그림과 같이 기입된 치수가100(C)

인데 크기가 우측그림을 보면 110(D)이 되어

있습니다. 실제로 하면 도면을 다시그려야

됩니다. 그런데 도면은 그대로이며 수치만

바꿀경우 DIMEDIT명령을 사용합니다.

먼저 명령어 입력창에 DIMEDIT(A)명령을

주고 엔터를 치면 나오는 옵션에서 N(B)을

입력합니다. 그러면 화면에 글자 수정창(C)

이 뜨는데 여기서 110을 입력하고 뒤의

기본값은 삭제하고 우측상단의 문서편집기

닫기를 클릭합니다. 그리고 치수문자(E)를

선택하고 엔터를 치면 110으로 바뀐것을

확인하실수 있습니다.

또한 DIMEDIT 명령을 주고 엔터를 치고 나오는

옵션에서 회전(R)을 입력하고 엔터를 치면

각도 값을 입력하고 치수문자(A)를 선택하고

엔터를 치면 치수문자가  회전된 것을 볼수

있습니다. 위의 그림은 45도를 입력한 것

입니다. 다시 원래대로 하시려면

명령어 입력창에 DIMEDIT명령을 주고

엔터를 치면 나오는 옵션에서 홈(H)를 입력후

엔터를 치고 회전된 치수문자를 선택하고

엔터를 치면 원래대로 돌아 옵니다.

따라서 이미 기입된 치수의 내용이나 문자

회전을 할때 사용하는 명령은 DIMEDIT

입니다.

다음으로는 기입된 치수의 위치나 방향을

바꿀때 사용하는 명령입니다. 바로

DIMTEDIT입니다. 위 그림처럼 명령어 입력창에

DIMTEDIT(A)를 입력후 엔터치고 지름치수(B)를

클릭후 이동해서 (C)처럼위치를 바꿀수 있고

각도(D)를 (E)처럼 밖으로 옮길수도 있고

선형치수부분이 너무 붙어(F)있는경우

선택해서 이동하여(G)처럼 간격을 벌릴수도

있습니다. 따라서 물론 임의로 옮겨도 되지만

DIMTEDIT명령입력후 엔터치고 치수선택후

엔터치면 나오는 옵션에서 정확하게 왼쪽,

오른쪽,중심으로 바꿀수 있으며 여기서도

치수문자 회전은 가능합니다. 따라서

기입된 치수의 위치나 방향을 바꿀수 있는

명령은 DIMTEDIT 입니다.

감사합니다
